Questão número 229550

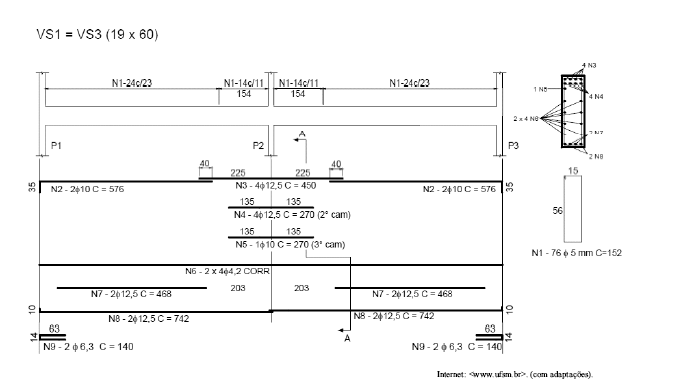

Com relação à figura acima, é correto afirmar que se trata de

• A.

  corte longitudinal esquemático de um edifício de 6 pavimentos.

• B.

  representação e especificação da armadura de uma viga.

• C. distribuição da fiação de diferentes serviços (energia, sonorização, telefonia etc.) ao longo de uma viga-caixão.
• D.

  perfil transversal duplo-H de uma laje e sua ferragem.

• E.

  perfil transversal de um pilar duplo-H.
