Questão número 229551

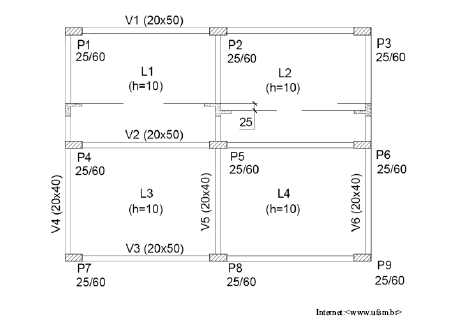

Em um desenho de formas, são representados e dimensionados os pilares, as vigas e as lajes, com seus respectivos rebaixos, superelevações ou aberturas. Tendo em vista a planta mostrada na figura acima, assinale a opção incorreta.

• A.

  Essa planta de formas mostra um total de 12 pilares.

• B.

  As vigas V1, V2 e V3 têm perfil de 20 cm de largura por 50 cm de altura.

• C.

  A planta mostra 4 lajes de 10 cm de espessura.

• D.

  A laje L2 é rebaixada 25 cm em relação às demais.

• E.

  Os pilares de P1 a P9 têm seção transversal de 25 cm × 60 cm.
