Questão número 287035

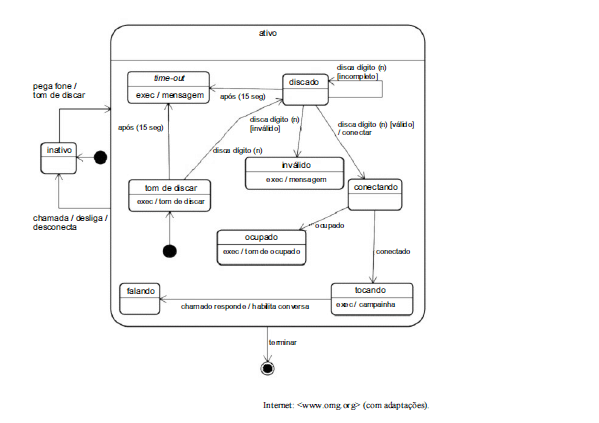

Considerando o diagrama ilustrado na figura acima, que representa um sistema telefônico, assinale a opção correta a respeito de UML e orientação a objetos.

• A. O sistema em tela tem 13 possíveis estados e, em determinado instante, pode-se encontrar em apenas um deles.
• B. O sistema pode alcançar o estado de time-out sem que tenha sido emitido um tom de discar.
• C. Após o alcance do estado falando, apenas o estado terminar pode ser alcançado.
• D. Para que o estado conectando seja atingido, é necessário que todas as seguintes condições tenham ocorrido: n dígitos tenham sido discados; um dígito inválido não tenha sido digitado desde o recebimento do último tom de discar; e a campainha não tenha tocado.
• E. Um sistema no estado ocupado pode não estar no estado ativo.
