Questão número 296240

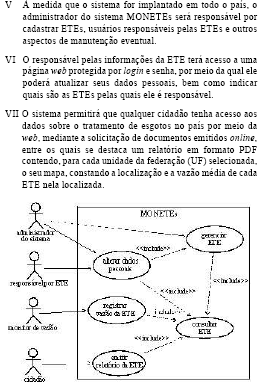

A figura acima apresenta um possível diagrama de casos de uso que descreve algumas das relações estabelecidas entre as pessoas que participam do sistema MONETEs e o próprio sistema.



A partir das informações apresentadas, julgue os itens que se seguem.

O diagrama de casos de uso apresentado segue a notação gráfica padrão da UML (unified modeling language). Nesse diagrama, os elementos indicados pelos nomes "administrador do sistema", "responsável por ETE", "monitor de vazão" e "cidadão" são chamados atores, podendo um ator ser uma pessoa ou um sistema computacional, como é o caso do elemento chamado "monitor de vazão".

• C. Certo
• E. Errado
