Questão número 298573

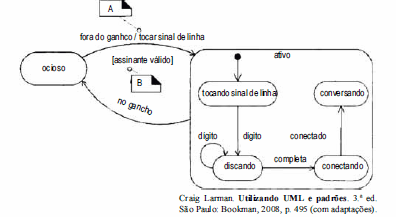

A figura acima é um exemplo de diagrama de transição de estados, que permite modelar como o sistema responde a eventos internos e externos, especificando o que acontece quando o evento ocorre. Ele é útil para modelar o comportamento de sistemas de tempo real, já que tais sistemas lidam com estímulos do ambiente. A respeito desse assunto e da figura acima, julgue os próximos itens.

Na figura, A associa-se a uma ação de guarda, e B, a uma ação de transição.

• C. Certo
• E. Errado
