Questão número 299253

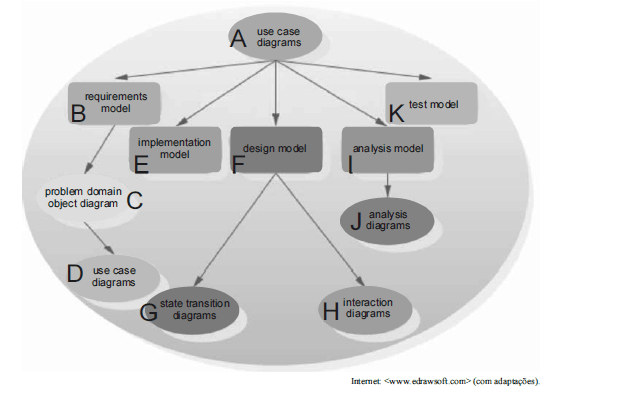

A figura acima apresenta uma proposta de relacionamento entre diversos diagramas empregados em análise e projeto orientado a objetos e apoiados por várias ferramentas CASE. Considerando essa figura, assinale a opção correta acerca dos conceitos de engenharia de software.

• A. O modelo de requisitos B pode ser parcialmente descrito por meio do diagrama de casos de uso A.
• B. O modelo de desenho F não realiza A.
• C. Os diagramas de transição de estados G e de interação H expressam melhor a estrutura que o comportamento de sistemas orientados a objetos.
• D. O diagrama de análise J deve ser produzido antes do diagrama de casos de uso D, mas depois da implementação E.
• E. O modelo de domínio do problema C possui menor nível de abstração que os modelos de teste K e de análise I.
