Questão número 324356

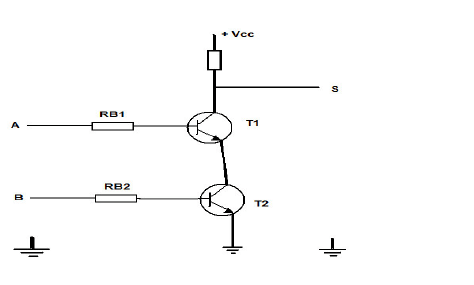

Considerando que o circuito da figura abaixo esteja dimensionado para os transistores atuarem nas situações de corte e saturação, com nível 1 no potencial Vcc, marque a alternativa CORRETA que determina a função da porta lógica vista na saída S:

  • A.

    Função OU.

  • B.

    Função NOR.

  • C.

    Função AND.

  • D.

    Função NAND.
