Questão número 348118

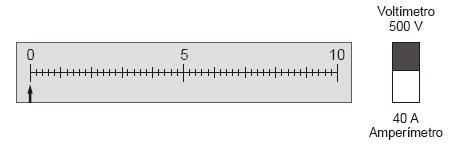

Um sistema elétrico é equipado com um medidor de tensão/ corrente que utiliza um único galvanômetro graduado de 0 a 10, conforme mostra a figura abaixo. Com a chave na posição superior, o galvanômetro atua como um voltímetro com fundo de escala de 500 V e com a chave na posição inferior ele atua como um amperímetro com fundo de escala de 40 A. Ao verificar as condições de operação do sistema, o técnico anotou as seguintes indicações do galvanômetro: voltímetro ≡ 7,6 e amperímetro ≡ 3,8.

Portanto, o sistema está operando com

• A.

  76 V e 24,0 A

• B.

  76 V e 13,6 A

• C.

  152 V e 15,2 A

• D.

  380 V e 24,0 A

• E.

  380 V e 15,2 A
