Questão número 348754

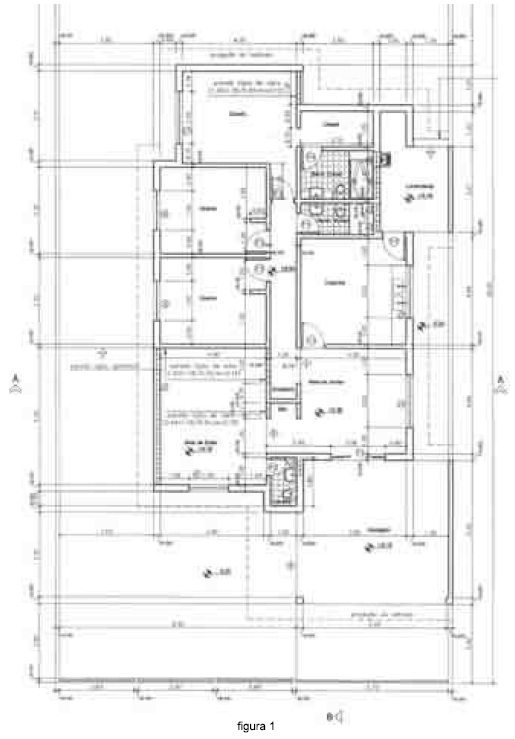

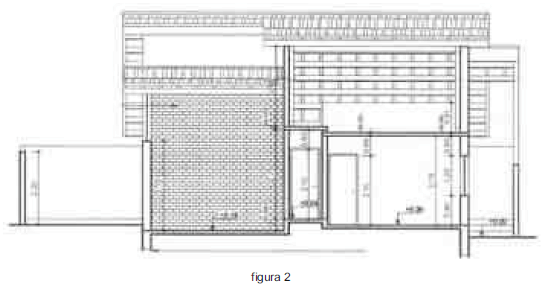

Um projeto arquitetônico contém uma série de desenhos que descrevem sua concepção. Esses desenhos são elaborados com as normas e regras da linguagem do desenho técnico, o que lhes confere precisão e clareza. São desenhos que servem tanto para estudo na fase de projeto, quanto para a construção e para posterior inspeção e verificação da obra construída. A leitura e o entendimento dos desenhos técnicos são essenciais em todas as fases de uma edificação. Tendo em vista os dois desenhos anteriormente mostrados — figuras 1 e 2 —, que fazem parte de um mesmo projeto residencial, julgue os itens a seguir.

Na figura 1, o desenho possui um erro de 10 cm na cotagem da largura da sala de jantar: uma linha de cota interna à sala mostra 4,00 m e uma linha de cota na garagem mostra 3,90 m.

• C. Certo
• E. Errado
