Questão número 498130

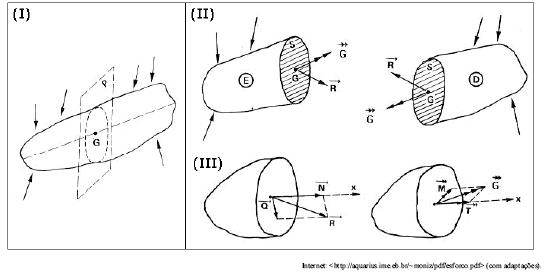

Considere um sistema de forças externas atuando em um corpo genérico em equilíbrio, conforme ilustra a figura I acima. Analisando-se o corpo de forma seccionada (figura II), verifica-se a existência de um sistema resultante de forças equilibrantes exercidas pela outra metade do corpo, ao longo da seção P, denominadas de esforços internos. Decompondo-se os vetores resultantes R e G em componentes normais e tangenciais ao plano da seção, obtêm-se as forças N e Q e os momentos M e T, conhecidos como esforços simples (figura III). Com base nessas informações, assinale a opção correta.

• A. O esforço axial é a soma algébrica das projeções sobre a normal à seção das forças exteriores situadas em um mesmo lado da seção.
• B. O esforço cortante é a soma algébrica das projeções sobre o plano da seção das forças exteriores situadas em um mesmo lado da seção.
• C. O momento fletor é o produto das projeções sobre o plano da seção das forças situadas em um mesmo lado da seção, multiplicado pela distância até o seu centro de gravidade.
• D. O momento torsor é o produto das projeções sobre o plano da seção das forças exteriores situadas em um mesmo lado da seção, multiplicado pela distância até um eixo que lhe é perpendicular.
