Questão número 500058

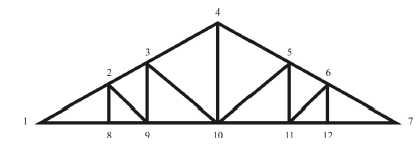

A figura mostrada representa uma treliça de madeira que atua como uma tesoura de telhado, cujos nós são indicados por números. A treliça está apoiada nos pontos 1 e 7, o carregamento do telhado ocorre nos pontos 1, 2, 3, 4, 5, 6 e 7, e o forro de madeira está fixado na treliça nos pontos 1, 7, 8, 9, 10, 11 e 12. A respeito dessa estrutura, para fins de dimensionamento, é correto afirmar que todas as peças de madeira

• A. da treliça estão sujeitas a esforços de tração ou compressão.
• B. compreendidas pelos pontos 1, 2, 3, 4, 5, 6 e 7 estão sujeitas a momentos fletores máximos.
• C. compreendidas pelos pontos 1, 8, 9, 10, 11, 12 e 7 estão sujeitas a momentos fletores máximos.
• D. horizontais estão sujeitas a esforços de compressão.
• E. inclinadas estão sujeitas a esforços de tração.
