Questão número 501911

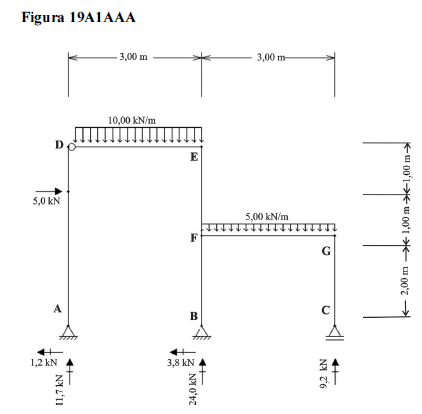

Considerando-se a estrutura apresentada na figura 19A1AAA, é correto afirmar que

• A. a barra FG apresenta esforço normal nulo.
• B. o esforço cortante ao longo da barra AD é igual a 5 kN, em módulo.
• C. a barra BF está tracionada.
• D. o esforço cortante na barra CG é de 9,2 kN, em módulo.
• E. o diagrama de momento fletor nas barras DE e EF são parabólicos.
