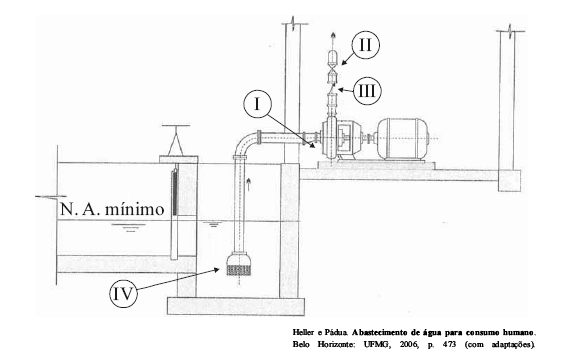

As estações elevatórias são essenciais à rede de distribuição de água, para conduzir a água a cotas mais elevadas ou simplesmente para aumentar a capacidade de adução do sistema. Na figura acima, que representa esquematicamente uma estação elevatória com poço de sucção, o dispositivo.
I identifica a válvula de retenção excêntrica, que impede o retorno da água quando a bomba para de funcionar.
II corresponde à válvula de registro, que se destina ao controle da vazão específica em função da pressão de sucção.
III identifica a válvula de retenção, que se destina à proteção da bomba contra o retorno da água, por ocasião de parada do motor.
IV identifica a válvula de pé com crivo, que é um registro que evita a cavitação da bomba em condições de baixa pressão.
