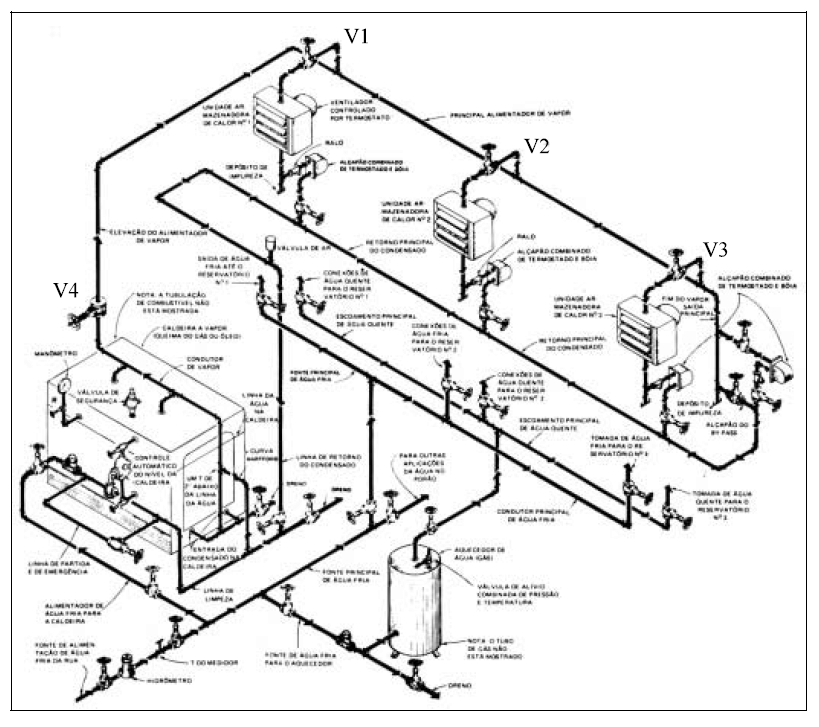

Uma das pranchas recebidas pelo desenhista continha a figura acima. Com referência a essa figura, julgue os itens que se seguem.

O esquema da figura mostra as conexões, os fluxos e os controles de três sistemas derivados do mesmo ramal de água fria: abastecimento de água fria para os reservatórios 1, 2 e 3; abastecimento de água quente a partir de um aquecedor a gás para os reservatórios 1, 2 e 3; e sistema de aquecimento por insuflamento de ar aquecido por vapor que, por sua vez, é produzido em uma caldeira.

• C. Certo
• E. Errado
