Questão número 509465
Engenharia Civil - Projeto e Execução de Edificações - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

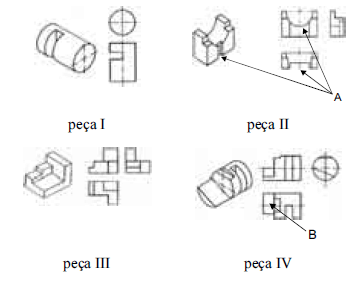

As peças mostradas acima estão representadas de duas maneiras: em isometria e nas projeções ortogonais (vista superior, vista frontal e vista lateral) de acordo com as regras da geometria descritiva. Considerando a figura e com relação à leitura e interpretação de desenhos técnicos, julgue os itens a seguir.
Para a representação completa da peça I falta a vista lateral. Essa vista deveria ser representada ao lado do círculo da vista superior constituindo-se em um retângulo com largura igual ao diâmetro do cilindro e o mesmo comprimento do cilindro.
- C. Certo
- E. Errado
