Questão número 509468
Engenharia Civil - Projeto e Execução de Edificações - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010

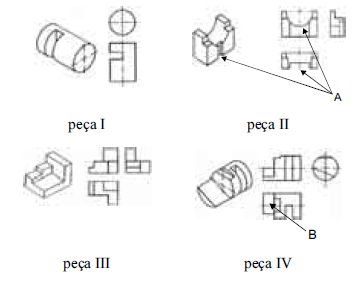

As peças mostradas acima estão representadas de duas maneiras: em isometria e nas projeções ortogonais (vista superior, vista frontal e vista lateral) de acordo com as regras da geometria descritiva. Considerando a figura e com relação à leitura e interpretação de desenhos técnicos, julgue os itens a seguir.
As linhas tracejadas, que aparecem na vista lateral da peça II, representam uma aresta e o limite inferior do plano curvo, ambos ocultos.
- C. Certo
- E. Errado
