Engenharia Civil - Resistência dos Materiais e Análise Estrutural - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007

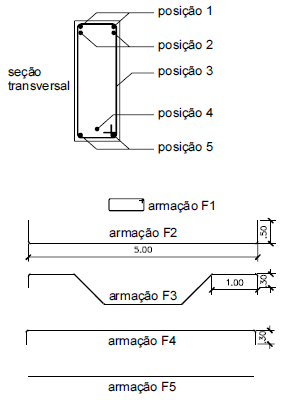

A figura acima ilustra a seção transversal e o detalhamento da ferragem de uma viga na posição em que será montada. A seção transversal mostrada está localizada a 0,50 m da borda direita da viga. Assinale a opção que relaciona, de forma correta, as barras dobradas (armações) com as posições 1, 2, 3, 4 e 5 indicadas na seção transversal, nesta ordem.
F4; F3; F1; F5; F2
F1; F5; F3; F2; F4
F4; F5; F1; F3; F2
F2; F4; F1; F3; F5
