Questão número 515265

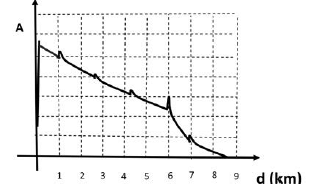

Quando se deseja medir a qualidade óptica de uma rede óptica, o instrumento mais usado é um OTDR (Optical Time Domain Reflectometer). A figura a seguir mostra, esquematicamente, a tela de um OTDR quando usado na análise de uma rede óptica, a partir da sua origem.

Essa observação da tela mostra que:

• A. a emenda por fusão da fibra a aproximadamente 6,0 km da origem está mal feita.
• B. a rede óptica tem aproximadamente 8,5 km de comprimento.
• C. a emenda por fusão da fibra a aproximadamente 2,6 km da origem está mal feita.
• D. a rede óptica foi construída com fibras multimodo que apresentam maior dispersão modal no quilômetro 6,0 da rede.
• E. a dispersão cromática é acentuada nos quilômetros 1,0; 2,6; 4,2; 6,0 e 7,0.
