Questão número 517935

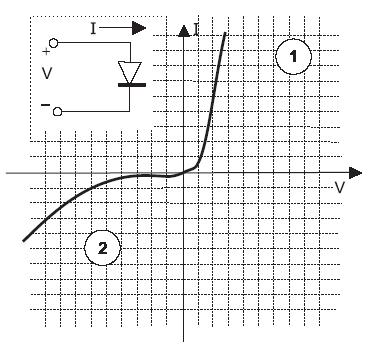

A figura mostra uma curva aproximada da característica V x I de um diodo de potência. O centro do gráfico (interse- ção dos eixos) é a origem, ponto que significa ausência de tensão e corrente sobre o diodo. No Quadrante 1, a escala é assim definida: Tensão: 0,5 volts/divisão e corrente: 50 ampères/divisão. No Quadrante 2, a escala é assim definida: Tensão: 200 volts/divisão e corrente: 10 miliampères/divisão. Com base no gráfico, indique a opção mais apropriada para os valores aproximados da resistência de condução do diodo e para o valor da corrente de fuga, respectivamente, quan- do a tensão reversa aplicada é de 1200 V.

• A.

  20.10^-3 e 1 mA

• B.

  5.10 ^-3 e 1 mA

• C.

  2,5.10^-2 e 100 mA

• D.

  4.10^-3 e 10 mA

• E.

  0,5.10^-3 e 10 mA
