Questão número 517944

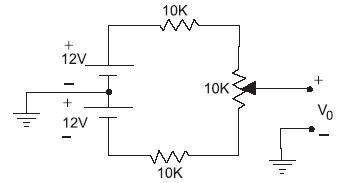

Para acionar um pequeno motor de corrente contínua com uma tensão variável foi projetado o circuito mostrado na figura, usando duas fontes de tensão, dois resistores e um potenciômetro. Variando-se o cursor do potenciômetro entre o máximo e o mínimo, a tensão V₀ variará no intervalo de:

• A.

  –8V a +8V

• B.

  –4V a +4V

• C.

  –3V a +3V

• D.

  0V a +4V

• E.

  0V a +8V
