Questão número 517960

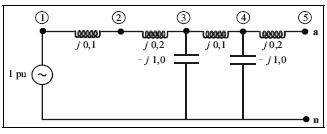

A figura acima mostra um circuito equivalente de um sistema elétrico de potência com todos os valores das grandezas em pu. Em relação aos valores indicados no circuito, a tensão da fonte é igual a 1 pu e os demais referem-se a valores de impedância de cada elemento de circuito. Com relação a esse circuito, julgue os itens que se seguem.

Considerando o terra de referência no ponto n, a matriz de admitância nodal desse circuito tem 12 elementos nulos.

• C. Certo
• E. Errado
