Questão número 517961

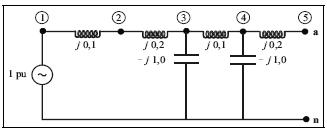

A figura acima mostra um circuito equivalente de um sistema elétrico de potência com todos os valores das grandezas em pu. Em relação aos valores indicados no circuito, a tensão da fonte é igual a 1 pu e os demais referem-se a valores de impedância de cada elemento de circuito. Com relação a esse circuito, julgue os itens que se seguem.

O elemento (3,3) da matriz de admitância nodal, cujo terra de referência é representado pelo ponto n, é igual a -j14 pu.

• C. Certo
• E. Errado
