Questão número 518101

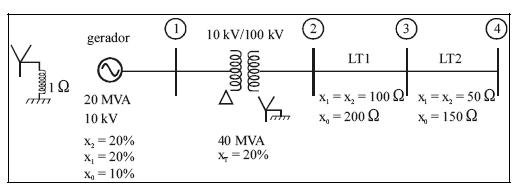

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.

Se ocorrer uma falta fase-terra na fase A da barra  , a tensão em regime permanente em uma das fases sãs dessa barra em falta apresentará magnitude inferior a 60 kV.

• C. Certo
• E. Errado
