Questão número 518632

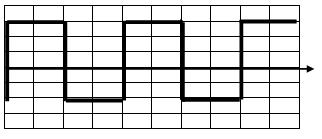

A figura reproduzida abaixo surgiu na tela de um osciloscópio como resultado de uma medida em um ponto P de um circuito. O osciloscópio apresentava as seguintes calibrações:

Escala Vertical = 2 Volts/divisão

Escala Horizontal = 1 ms/divisão

 A figura reproduzida abaixo surgiu na tela de um osciloscópio como resultado de uma medida em um ponto P de um circuito. O osciloscópio apresentava as seguintes calibrações:

• A.

  10 Volts pico a pico, freqüência 250 Hz e +1 V de nível médio;

• B.

  6 Volts pico a pico, freqüência 1000 Hz e +2 V de nível médio;

• C.

  5 Volts pico a pico, freqüência 500 Hz e +2 V de nível médio;

• D.

  4 Volts pico a pico, freqüência 100 Hz e +1 V de nível médio;

• E.

  2 Volts pico a pico, freqüência 25 Hz e 0 V de nível médio.
