Engenharia Elétrica - Microeletrônica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2015

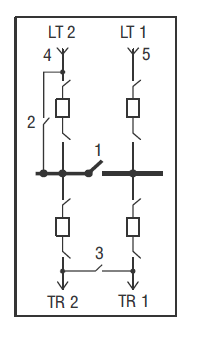

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT 2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).
A partir dessas informações, julgue os próximos itens.
O fechamento da chave seccionadora 2 possibilita a realização da manutenção no disjuntor da linha de transmissão LT 1 não sendo necessário se desligar nenhum dos outros disjuntores nem o barramento da subestação.{TITLE}
