Questão número 520531

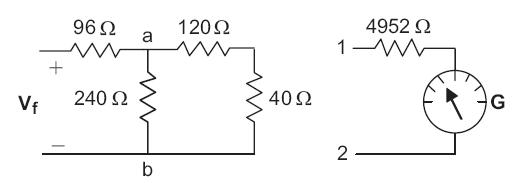

Nos circuitos da figura acima, V_f é a tensão desconhecida de uma fonte que um técnico deseja medir. Ele dispõe de um galvanômetro G de bobina móvel, com resistência interna desprezível, e cujo ponteiro atinge a leitura máxima da escala quando a corrente na bobina é de 5 mA. Para identificar a tensão V_f, o técnico resolveu improvisar, colocando uma resistência em série com o galvanômetro, conectando os pontos 1 e 2 aos pontos a e b, respectivamente. O resultado mostrou que o ponteiro de G atingiu 80% do máximo da escala. A tensão V_f, em volts, é

• A.

  60

• B.

  40

• C.

  35

• D.

  20

• E.

  15
