Questão número 520880

Devem ser feitas medidas em um transistor, de modo que se obtenham os parâmetros do circuito equivalente híbrido incremental, caracterizado pelas funções:

V_be= f (I_b, V_ce) e I_c= f (I_b, V_ce).

Os respectivos valores incrementais são:
v_be= tensão entre base e o emissor;
i_b= corrente da base;
i_c= corrente de coletor;
v_ce = tensão entre coletor e emissor.

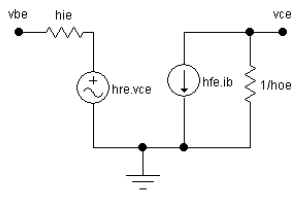

É dado o circuito equivalente híbrido "h":

A alternativa certa será medir o parâmetro:

• A.

  hie = vbe/ib, com o coletor em curto para aterra;

• B.

  hfe = vbe/vce, com a base em aberto;

• C.

  hie = vbe/ib, com o coletor em aberto;

• D.

  hre = vce/vbe, com a base em curto para aterra;

• E.

  hoe = vce/ic, com o coletor em curto para a terra.
