Questão número 520882

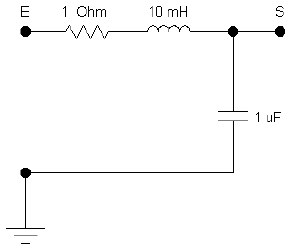

Analise o circuito abaixo, onde os componentes são ideais, sendo a entrada um sinal de tensão acoplado ao ponto E e a saída no ponto S, relacionadas ao ponto de aterramento.

Se o sinal de entrada for uma tensão e_e (t) = 2 sen 10⁴ t (em volts), o sinal de saída e_s (t) terá uma amplitude máxima e uma diferença de fase em relação à entrada, respectivamente, de:

• A.

  200,0 Volts e uma fase de – /2 rad;

• B.

  100,0 Volts e uma fase de +  rad;

• C. 20,0 Volts e uma fase de – 3/2 rad;
• D.

  1,0 Volt e uma fase de + /2 rad;

• E.

  0,2 Volts e uma fase de 0 rad.
