Questão número 520885

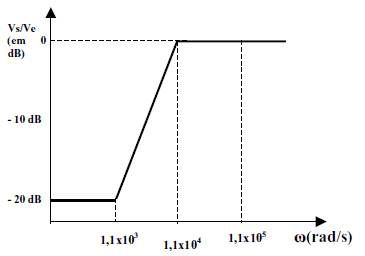

Um engenheiro recebeu uma especificação quanto à resposta em freqüência de um circuito, mostrada abaixo, e que deverá ser implementada, sendo a tensão de entrada [v_e (t)] e a de saída [v_s (t)], senoidais.

Foram inicialmente escolhidos os circuitos (1), (2), e (3), abaixo

.

A melhor solução para a implementação será a escolha do circuito:

• A.

  (3), com R1= 3,0 k,
  R2= 12,0 k e C1= 200,0 nF;

• B.

  (1), com R1= 6,0 k
  R2= 6,0 k C1= 100,0 nF e C2= 200,0 nF;

• C.

  (2), com R1= 9,0 k,
  R2= 1,0 k e C1= 100 nF;

• D.

  (2), com R1= 12,0 k,
  R2= 12,0 k e C1= 100 nF;

• E.

  (3), com R1= 1,0 k,
  R2=10,0 k e C1= 200 nF.
