Questão número 521002

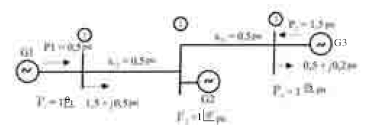

dados de reatância, tensão e potência estão em pu. As resistências e capacitância das linhas são desprezíveis. O gerador G1 está gerando 0,5 pu de potência ativa, enquanto o gerador G3 gera 1,5 pu, também de potência ativa. O sistema opera com magnitude de tensão igual a 1,0 pu nas três barras. Na barra 1, há uma carga que absorve potência complexa igual a 1,5 + j0,5 pu, enquanto, na barra 3, a carga absorve potência complexa igual a 0,5 j0,2 pu.

Com base na descrição apresentada acima e referência angular na barra 2, julgue os itens que se seguem.

Os ângulos de fase das tensões nas barras 1 e 3 são iguais a -30° e +30°, respectivamente.

• C. Certo
• E. Errado
