Questão número 521042

A figura abaixo corresponde ao circuito elétrico de um abajur composto de duas lâmpadas, uma mais "fraca" (40 W) e outra mais "forte" (100 W), além de dois interruptores, um simples para ligar o abajur (interruptor I) e outro paralelo para selecionar a lâmpada a ser acesa (interruptor II).

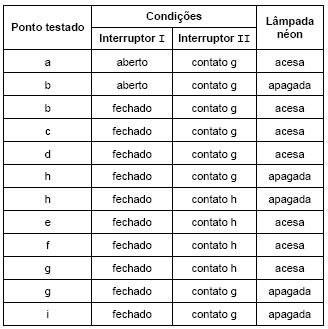

Com as lâmpadas nos locais indicados na figura, apenas a de 100 W acende. Trocando-as de posição, apenas a de 40 W acende. Voltando as lâmpadas nos seus locais de origem e com um busca-pólo (lâmpada de teste néon), foram feitos alguns testes em determinadas condições, de modo a identificar o provável problema desse abajur.

Analisando o resultado dos testes, conclui-se que o provável problema é

  • A.

    trecho b-c interrompido.

  • B.

    trecho d-h interrompido.

  • C.

    interruptor I com curto entre a-b.

  • D.

    interruptor II com curto entre i-h.

  • E.

    interruptor II com curto entre i-g.
