Questão número 521088

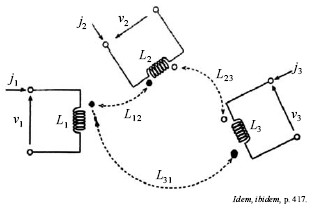

Considere que, na figura abaixo, o circuito elétrico seja linear, tendo indutâncias próprias e mútuas definidas da seguinte forma: L₁ , L₂ e L₃ são próprias e L₁₂ , L₁₃ e L₂₃ são mútuas entre enrolamentos. As grandezas  j₁ , j₂ e j₃ são correntes injetadas nos nós e v₁ , v₂ e v₃ são tensões.

Considerando que uma indutância mútua pode ser negativa ou positiva, dependendo das polaridades indicadas e das convenções adotadas no circuito (por exemplo, fluxo aditivo ocorre quando ambas as correntes entram ou saem no sinal de polaridade), julgue os itens subseqüentes.

Suponha que, no circuito, as bobinas 1 e 2 tenham resistências R ₁ e R ₂ , respectivamente. Então, em regime permanente, as tensões nas bobinas 1 e 2 serão R ₁ j ₁ e R ₂ j ₂ , respectivamente, qualquer que seja o sinal de excitação no circuito.

• C. Certo
• E. Errado
