Questão número 521109

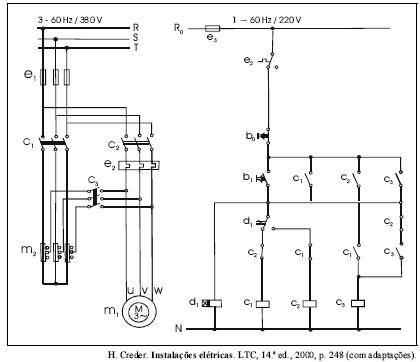

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

A chave c₃ fecha os seus contatos imediatamente após o fechamento dos contatos da

chave c₂ .

• C. Certo
• E. Errado
