Questão número 521110

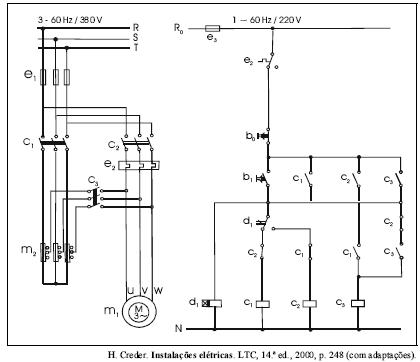

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

O dispositivo d ₁ é recomendado somente para circuitos de controle cujo objetivo seja comandar circuitos de força em que haja autotransformador

• C. Certo
• E. Errado
