Questão número 521129

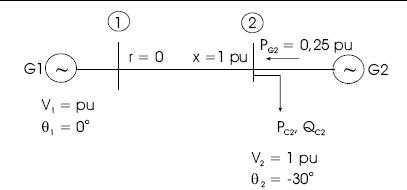

Considere o sistema elétrico de potência com duas barras mostrado na figura acima operando em regime permanente, com o gerador na barra 1 ajustado com magnitude de tensão igual a 1,0 pu e fase zero. Na barra 2, há um gerador, que gera a potência ativa
P _G2 , e uma carga, que absorve potência ativa P _C2 e reativa Q _C2 . Considere, ainda, que, para esse ponto de operação, a tensão na barra 2 é ajustada também com magnitude de 1,0 pu, mas com fase igual a !30º. Além disso, o gerador fornece para a barra 0,25 pu de potência ativa. A interligação entre as duas barras é feita por meio de uma linha de transmissão com resistência nula e com reatância igual a 1,0 pu. A contribuição do ramo shunt (capacitância) da linha é desprezível. Com base nessas informações sobre a operação do sistema acima, julgue os itens a seguir.

O gerador G1 gera 0,35 pu de potência ativa.

• C. Certo
• E. Errado
