Questão número 521283

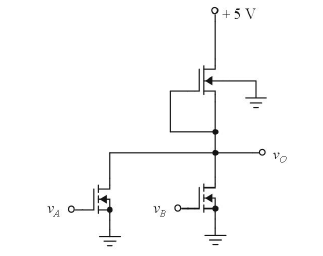

O circuito acima representa uma porta lógica digital implementada com a tecnologia NMOS. Os transistores de chaveamento (com entradas v_A e v_B) são idênticos e do tipo enriquecimento, mas o transistor de carga é do tipo depleção. As tensões de limiar dos transistores de chaveamento e carga são 1 V e -3 V, respectivamente. Para esse circuito, o nível lógico alto (1 digital) é definido como qualquer tensão analógica compreendida entre 3,5 V e 5 V, e o nível lógico baixo (0 digital) corresponde às tensões analógicas entre 0 e 1,8 V. Esse circuito apresenta duas peculiaridades:

I se pelo menos um dos transistores de chaveamento operar com entrada em 5 V, a tensão de saída v_O não excederá 0,3 V;

II somente com ambas as entradas simultaneamente no nível lógico baixo, a saída atinge o nível lógico alto.

Com base nessas informações, julgue os itens subsequentes.

Enquanto ambas as entradas v_A e v_B estiverem fixadas no nível lógico baixo, é possível que haja dissipação apreciável de potência pelo circuito.

• C. Certo
• E. Errado
