Questão número 521766

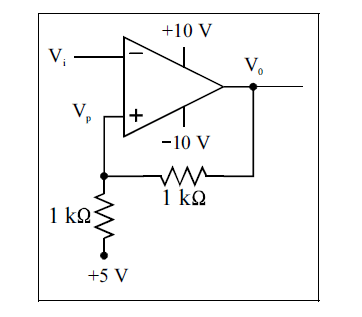

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

No comparador, a saída fica saturada em valor próximo ao da tensão de alimentação positiva (10 V) se V_i < V_p e saturada em valor próximo ao da tensão de alimentação negativa (-10 V) se V_i > V_p.

• C. Certo
• E. Errado
