Questão número 521767

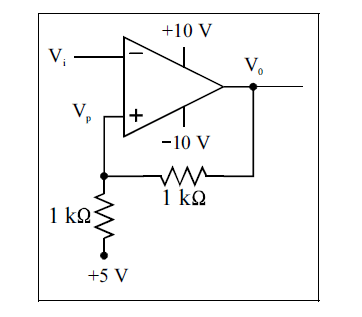

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

A saída V₀ é aproximadamente igual a + 10 V, se V_i = 0 V.

• C. Certo
• E. Errado
