Questão número 522933

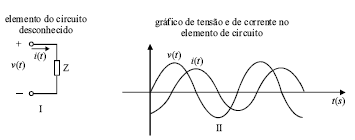

Um osciloscópio e um wattímetro foram utilizados para a identificação de um elemento de circuito com dois terminais supostamente ideal, esquematizado na figura I acima. As formas de onda de tensão e de corrente, puramente senoidais, obtidas pelo osciloscópio para esse elemento, quando submetido a teste, são indicadas na figura II. Sabe-se que o wattímetro, adequadamente ligado ao elemento de circuito, quando em teste, indicou potência ativa nula. Com base nessas informações, assinale a opção que indica o elemento do circuito mais provável na situação em apreço.

• A.

  resistor

• B.

  capacitor

• C.

  indutor

• D.

  diodo

• E.

  tiristor
