Questão número 522953

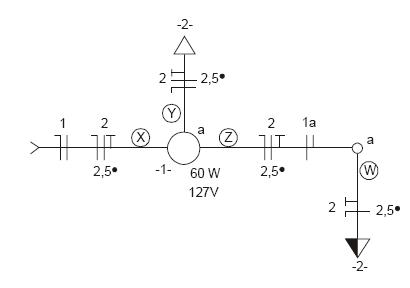

Atenção: Considere o esquema abaixo para responder às questões de números 58 a 60. O esquema unifilar contém um erro em um dos eletrodutos identificados por X, Y, Z e W.

O erro no esquema unifilar encontra-se indicado em:

• A.

  há um terra a mais no eletroduto Y.

• B.

  há um neutro a mais no eletroduto X.

• C.

  falta uma fase no eletroduto W.

• D.

  falta um retorno no eletroduto W.

• E.

  falta uma fase no eletroduto Z.
