Questão número 523054

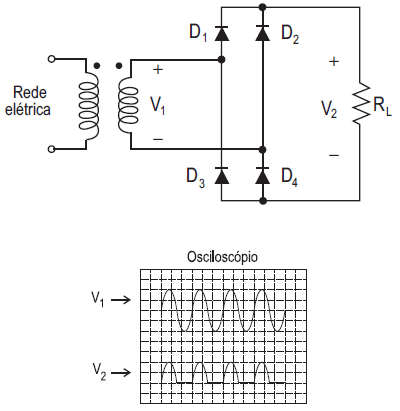

Com o objetivo de reparar o retificador da figura ao lado, um técnico realizou, inicialmente, a medição das formas de onda das tensões V₁ e V₂ usando um osciloscópio e duas ponteiras diferenciais isoladas. As formas de onda medidas estão também esboçadas na figura ao lado. Com base nesses resultados, um possível defeito desse circuito seria estarem os diodos

• A.

  D₂ e/ou D₃ em aberto

• B.

  D₂ e/ou D₄ em aberto

• C.

  D₂ e D₄ em curto

• D.

  D₁ e/ou D₄ em aberto

• E.

  D₁ e/ou D₃ em aberto
