Questão número 523441
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2008

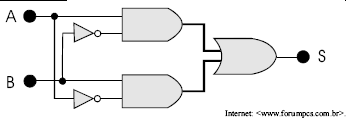

No circuito lógico apresentado acima, a saída S
- A.
corresponde à função XOR de A e B.
- B.
sempre fornece 0 independentemente dos valores de A e B.
- C.
corresponde à função OR de A e B.
- D.
corresponde à função AND de A e B.
- E.
não corresponde a nenhuma das portas lógicas básicas AND, NAND, OR ou XOR.
