Questão número 524054

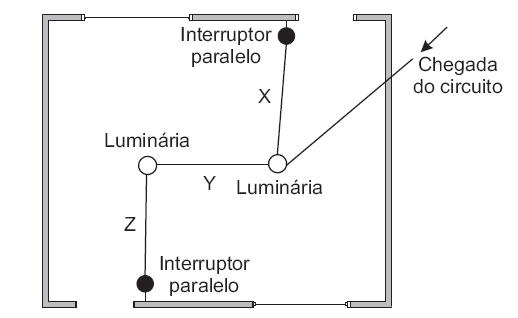

A planta baixa acima mostra o projeto elétrico no cômodo de uma casa. Em uma das luminárias, chega um circuito monofásico, composto de fase, neutro e terra, vindo de um outro ponto da casa. Para que as duas luminárias sejam comandadas simultaneamente por meio dos dois interruptores paralelos (Three-Way), conforme apresentados na planta, é necessário que nos trechos X, Y e Z da linha passem os seguintes condutores:

• A.

  X – fase, neutro

  Y – fase, neutro e terra

  Z – fase, retorno

• B.

  X – fase, retorno e retorno

  Y – fase, neutro e terra

  Z – fase, retorno e retorno

• C.

  X – fase, retorno e retorno

  Y – fase, neutro, retorno e terra

  Z – fase, retorno

• D.

  X – fase, retorno e retorno

  Y – neutro, terra, retorno, retorno e retorno

  Z – retorno, retorno e retorno

• E.

  X – fase, retorno e retorno

  Y – neutro, terra, retorno e retorno

  Z – neutro, retorno e retorno
