Questão número 524173

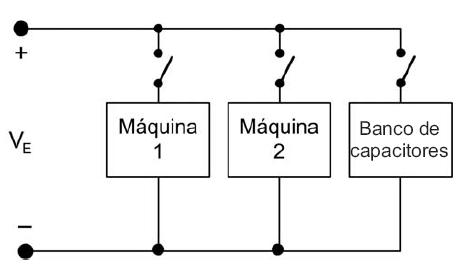

Coonsidere a figura e os dados abaixo para responder às questões de nos 35 e 36

Uma determinada instalação elétrica monofásica contém duas máquinas elétricas e um banco de capacitores para correção do fator de potência, conforme ilustra a figura acima. Tanto o banco de capacitores como as máquinas podem ser acionados através das chaves, independentemente. Foram observadas as seguintes características:

- quando somente a máquina 1 se encontra em funcionamento (sem o banco de capacitores), a potência ativa é de 15 kW, e o fator de potência 0,6 indutivo;

- quando somente a máquina 2 se encontra em funcionamento (sem o banco de capacitores), a potência reativa da instalação é de 9 kvar, e o fator de potência 0,8 indutivo.

Deseja-se elevar o fator de potência da instalação por meio do banco de capacitores. Para que o fator de potência da instalação seja elevado para 1,0 com ambas as máquinas em funcionamento, o valor absoluto da potência reativa do banco de capacitores, em kvar, deverá ser

• A.

  21

• B.

  25

• C.

  29

• D.

  33

• E.

  37
