Questão número 524243

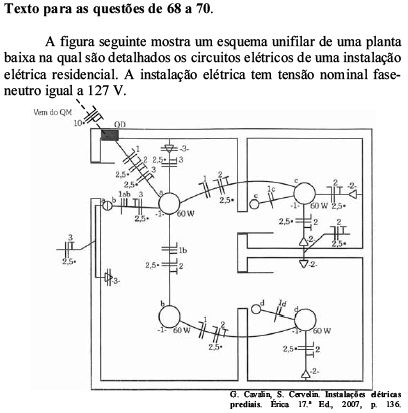

A respeito dos circuitos de tomada nessa instalação elétrica, assinale a opção correta.

• A.

  O fio terra não está conectado a nenhuma das tomadas no circuito 2.

• B.

  As tomadas do circuito 3 funcionam com tensão nominal fase-fase, apesar de a instalação ser suprida em tensão nominal fase-neutro igual a 127 V.

• C.

  Nas tomadas do circuito 2, a seção dos condutores é igual a 1,5 mm ² .

• D.

  As tomadas do circuito 3 utilizam o mesmo eletroduto que atende o interruptor sinalizado por d, utilizado para comandar a lâmpada no teto e que também é sinalizada por d.
