Questão número 524251

Instruções: Utilize as seguintes informações para responder às questões de números 22 e 23:

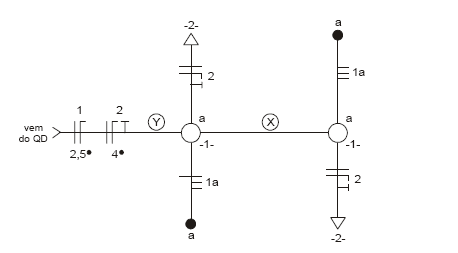

O diagrama unifilar abaixo corresponde a um circuito de comando de duas lâmpadas incandescentes em paralelo, controladas por dois interruptores paralelos instalados em locais distintos do ambiente, e um circuito de duas tomadas de 127 V, instaladas em pontos distintos do mesmo ambiente.

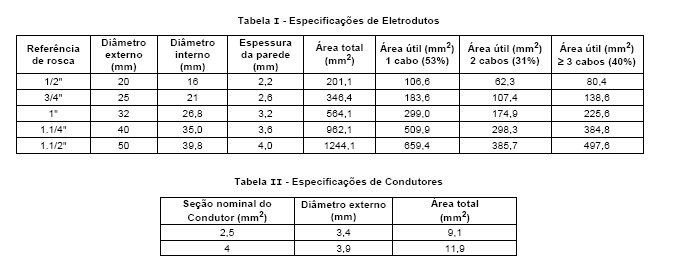

Considere as tabelas abaixo:

Se o eletroduto Y possuir apenas os condutores indicados no diagrama unifilar, ele deve ter diâmetro de

  • A.

    1 . 1/2"

  • B.

    1 . 1/4"

  • C.

    1"

  • D.

    3/4"

  • E.

    1/2"

Próxima Questão
