Engenharia Elétrica - Instalacao Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013
O conceito de instalação elétrica de baixa tensão se aplica a circuitos em corrente alternada alimentados com tensão nominal igual ou inferior a 1.500 V e frequências de até 500 Hz.

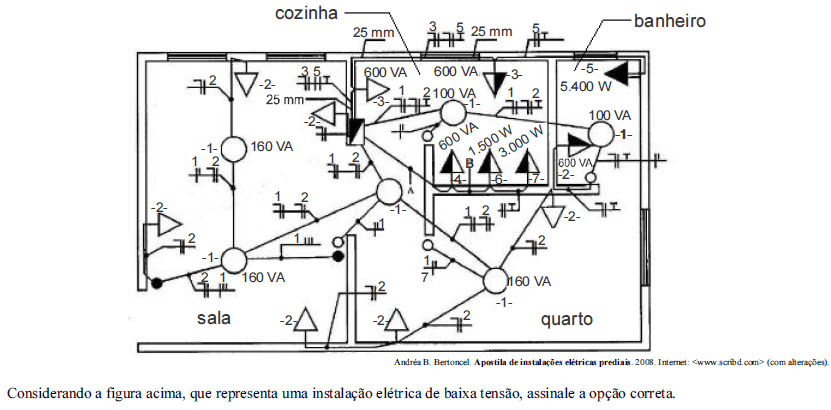

A instalação representada possui cinco tomadas de uso específico.
Por questões de segurança, a potência da tomada do chuveiro deve ser calculada com um acréscimo de potência, e o equipamento a ser instalado deverá ter potência nominal de até 5.200 W.
Para cômodos com área igual ou inferior a 6 m², deverá ser prevista uma carga de iluminação de pelo menos 160 VA, acrescida de 40 VA para cada aumento de 4 m² inteiros.
Na instalação representada, não há identificação da potência das tomadas da sala e do quarto, correspondentes às tomadas de uso geral (TUG) , com potência de 100 VA.
