Engenharia Elétrica - Instalacao Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2006

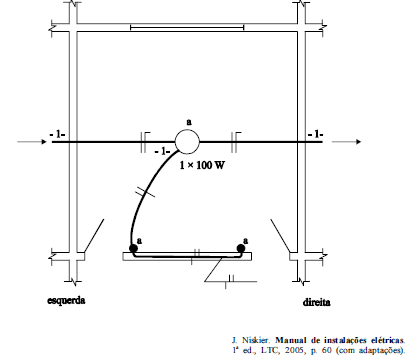

Considere a planta baixa mostrada na figura acima, que ilustra parte de uma instalação elétrica. Tendo como referência a instalação elétrica mostrada na planta, assinale a opção correta.
Ao se pressionar, separadamente, um dos dois interruptores, a lâmpada não acende, porque falta o fio terra no circuito.
Os dois interruptores no circuito são do tipo three-way (interruptores paralelos).
A lâmpada acende somente se for comandada pelo interruptor localizado próximo à porta do lado direito.
Nem todos os condutores na instalação elétrica estão dispostos em eletrodutos.
