Questão número 524879

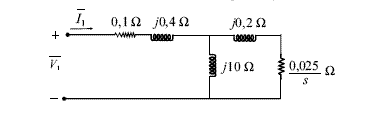

A figura abaixo mostra o circuito equivalente por fase de um motor de indução trifásico do qual se omitiu a resistência que representa as perdas no núcleo. No circuito, as variáveis s, V e 1 I representam, respectivamente, o escorregamento, a tensão de fase no estator e a corrente pelo enrolamento do estator. Suponha que o motor tenha as seguintes características: tensão de linha igual a 200 V, 60 Hz, ligação em estrela, 4 polos. Ao ser acionado em velocidade igual a 1.750 rpm, as perdas mecânicas e no ferro totalizam 1,0 kW. Considere também que .



Com base nessas informações e considerando que o motor funciona, sob tensão nominal, na velocidade de 1.750 rpm, julgue os itens de 81 a 85.

O escorregamento desenvolvido pelo motor é superior a 3%.

• C. Certo
• E. Errado
