Questão número 525133

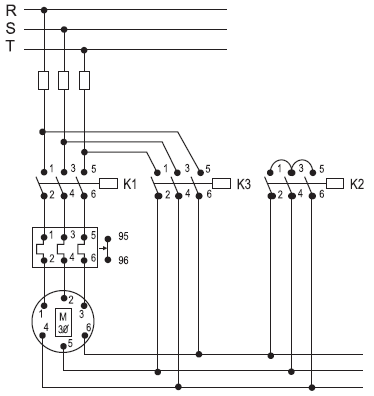

A respeito da partida de motores usando a chave estrela- -triângulo, cujo diagrama de força é apresentado na figura acima, considere as afirmativas a seguir.

I - No instante da partida do motor, somente as chaves contatoras K1 e K3 são energizadas.

II - Após chaveamento da ligação estrela para triângulo, somente as chaves contatoras K1 e K2 estarão energizadas.

III - No regime permanente de operação, somente as chaves contatoras K1 e K3 estarão energizadas.

Está correto APENAS o que se afirma em

• A.

  I.

• B.

  III.

• C.

  I e II.

• D.

  I e III.

• E.

  II e III.
